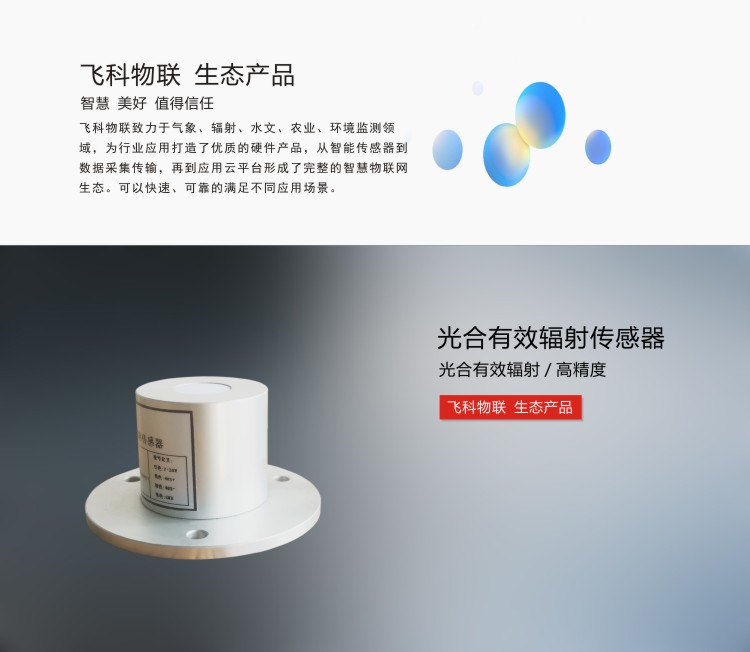

產品概述
FY-HGY光合有效輻射表主要用于測量陸地環境中400-700nm波長范圍內太陽光的光合有效輻射，具有測量準確、使用簡單、穩定性好、免維護等特點。被廣泛用于農業氣象和農作物生長的研究等領域。該傳感器采用響應非常靈敏硅光探測器。并通過一個400-700nm的光學濾光器，來測量波長在400-700nm范圍內的光合有效輻射。
測量原理
FY-HGY型光合有效輻射表采用硅光探測器，通過一個400～700nm的光學濾光器，當有光照時，產生一個與入射輻射強度成正比的電壓信號，并且其靈敏度與入射光的直射角度的余弦成正比。
典型應用
●農作物生長
●光合潛力研究
●旅游環保生態
●溫室控制
●科研院校實驗
●太陽能研究
產品特點
●符合WMO世界氣象組織規范(CIMO Guide)
●適用于各種惡劣環境
●穩定性好
●無源精確測量
●使用方便、免維護
安裝與維護
1、選擇場地
理想的光合有效輻射表的位置應該是其感應元件的上端無任何障礙物，保證日出日落的方位上無高度角超過5o的障礙物，并且應避免出現陰影落在感應面上的現象。
2、安裝
建議：安裝前檢查一下交貨的產品是否完整，并檢查是否有運輸造成的損壞，應及時與廠家聯系。
光合有效輻射表帶有3個螺孔，首先將光合有效輻射表牢固地固定在支架上，調整好水平位置，將其固緊，然后將輸出導線與數據采集器相連接，即可觀測。
3、維護
連續工作的光合有效輻射表每周至少檢查一次，檢查的內容主要看余弦修正片是否清潔，如出現冰、雪、灰塵等應設法除去這些沉積物。如果用數字電壓表測量，測得的電壓值除以光合有效輻射表的靈敏度系數，即為輻射量。
技術指標
| 名稱 | 參數指標 |
| 光譜范圍 |
400～700nm |
|
信號范圍 |
0-2500μmol m-2 s-1 |
|
響應時間 |
約1秒(99%) |
|
內阻 |
＜2K |
|
溫度誤差 |
±2% |
|
余弦校正 |
上至80°入射角 |
|
余弦響應 |
≤10%(晴天太陽高度為10°時，對理想值的偏差) |
|
工作環境溫度 |
-40℃～+65℃ |
|
工作環境濕度 |
0～100%RH |
|
重量 |
0.16kg |

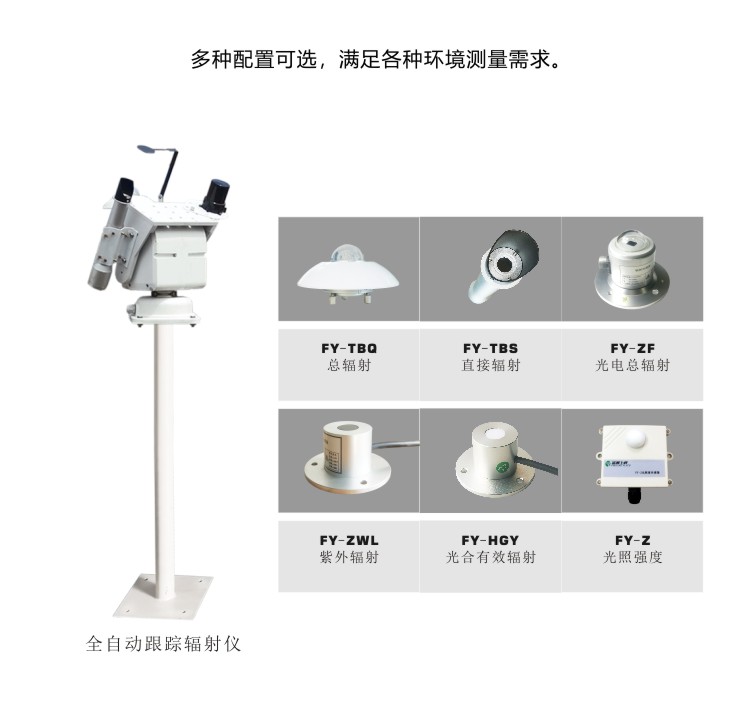

產品選型
|
編號 |
供電方式 |
輸出信號 |
說明 |
|
FY-HGY- |
|
|
光合有效輻射傳感器 |
|
|
5V- |
|
5V供電 |
|
12V- |
|
12V供電 |
|
|
24V- |
|
24V供電 |
|
|
YV- |
|
其它供電 |
|
|
|
V |
0-5V |
|
|
V1 |
1-5V |
||
|
A1 |
4-20mA |
||
|
A2 |
0-20mA |
||
|
W1 |
RS232 |
||
|
W2 |
RS485 |
||
|
TL |
TTL |
||
|
X |
其它 |
||
|
例如：FY-HGY-12V-A1:光合有效輻射傳感器：12V供電，4-20mA電流信號輸出 |
|||
