系統簡介
FY-KJ300煤礦井主通風機監測系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集風速、溫度、甲烷、風量、振幅等性能參數，以及設備開停、供電狀態等生產參數，是煤礦安全生產的必備設備。
應用領域
主要應用于礦井下主通風機狀態實時在線監測及預警?！?/p>
功能特點
（1）系統具有出口溫度、出口風速、出口瓦斯、全壓、靜壓、振幅、電機電流、電機電壓、電機軸承溫度、繞組溫度等模擬量采集及顯示功能；
（2）具有電機開停及風門開關位信號等開關量采集及顯示功能；
（3）報警功能，風機振幅、溫度、電壓、電流超限報警；
（4）數據存儲和查詢功能；
（5）報表打印功能；
（6）分站是煤礦安全生產監控系統的主要配套設備，也可獨立作為井下斷電儀使用。
（7）可以連續監測礦井中的各種環境參數和生產控制狀態。
（8）井下分站通過和地面主控接口進行通訊，及時將監測到的環境參數、生產控制參數傳送給地面主機并顯示在各種終端上。
（9）可監測和顯示各種配接設備傳輸的測量信號，并根據各種設定值發出報警和斷電控制信號。
（10）支持各種礦用傳感器連接，和分站相聯的所有設備或電路必須是本質安全型，同時所有和分站配接的設備或電路都必須安全檢驗，合格后方可配接使用。

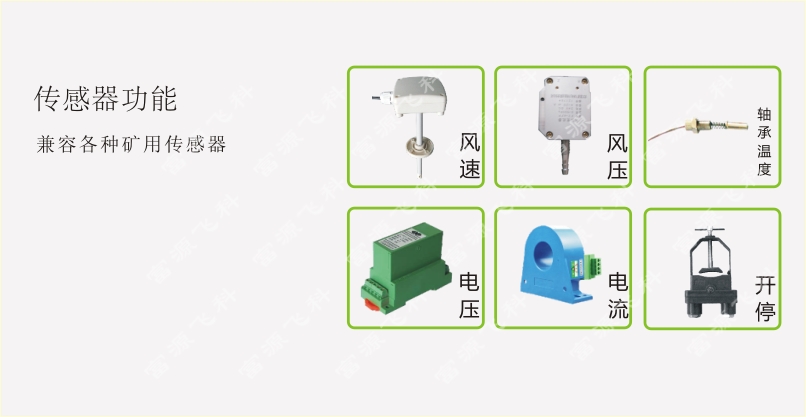

傳感器技術參數
| 傳感器 | 測量范圍 | 分辨率 | 準確度 | 備注 |
| 風速 | 0～20m/s | 0.1m/s | ±（0.2m/s+3%所測值) | 選配 |
| 風壓 | 0～500Pa | 1Pa | ±0.5％ | 選配 |
| 軸承溫度 | -50～150℃ | 0.1℃ | ±0.5℃ | 選配 |
| 電壓 | 0～500VAC | 1V | ±0.5% | 選配 |
| 電流 | 0～300A | 1A | ±0.5% | 選配 |
| 開停 | 5～1000A | -- | -- | 選配 |
分站技術參數
| 選項 | 參數 |
| 接口類型 | 輸入端口8個模擬和8個開關量、4個控制輸出 |
| 輸入信號 |
（1）模擬量：4～20mA （2）頻率量：200～1000Hz （3）開關量：關1mA，開5mA |
| 傳輸距離 | ≤10km（分站與主控接口），≤2km(分站與傳感器) |

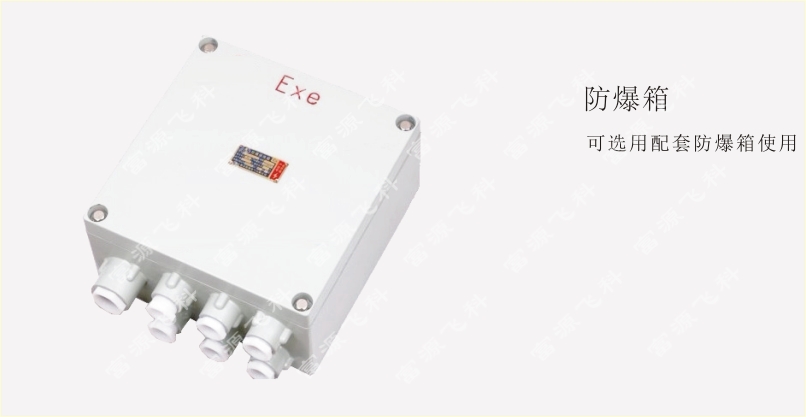

| 防爆形式 | 礦用本質安全型 |
| 防爆標志 | Exibl |
| 內部存儲 | 4M bit（5萬條歷史數據） |
| 記錄間隔 | 1～240分鐘連續可調 |
| 通訊方式 | RS232，RS485，USB，RJ45，GPRS等可選； |
| 供電方式 | 直流、交流可選； |
| 工作環境 |
（1）環境溫度：-40℃～+50℃ （2）相對濕度：≤95%（25℃時）； （3）大氣壓力：80kPa～106kPa； |
| 平均功耗 | ≤1瓦 |
| 時鐘精度 | 不小于2500小時 |
