產品簡介
FY-KJ200礦井水文監測系統用于實時監測水倉水位、孔口水壓、管道水壓、明渠流量、管道流量、工作面涌水量、水溫，并能夠現場顯示，超過預警值傳感器自動報警。系統可全天候監測引起礦井水害的各種參數，并在地面監控計算機上顯示和存儲，一旦出現險情，根據綜合信息預報，井下立即報警，以便及時采取措施，保證礦井及井下人員安全。
該系統集水文數據采集、數據處理、數據網絡(luò )共享、水害預警、輔助決策于一體，采用現代化監測手段對地下水的各種參數進行監測，從而能夠及時掌握水文動態，達到對水害事故的早發現、早預報、早防治等效果。對保障煤礦的安全、正常生產具有重要意義。
應用領域
可用于礦井、石油探采、隧道、坑道等需要進行水位、水壓、流量等參數監測報警的場所。
功能特點
●可監測水位、水壓、流量、水溫等信息；
●數據采集儀組網方便，可實現8路、16路或32路監測點；
●靈敏度高，響應迅速；
●各通道傳感器上下限報警值可獨立設定；
●人性化人機界面設計，操作方便；
●大容量數據存儲器，可存儲一年以上的歷史數據；
●掉電保護功能，設置的參數以及歷史數據可在掉電時保存；
●完善的保護功能，抗干擾能力強；
●與上位機通訊具有RS232、RS485等多種通訊接口；
●可配置無線移動GPRS通訊。
系統構成

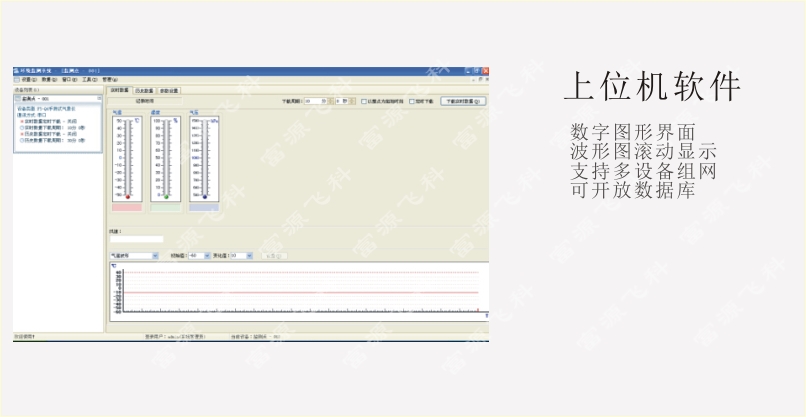

（1）地面部分主要由電腦、中控軟件、打印機、UPS電源等組成，中心站采用現在主流技術的通用產品，滿足可靠性、可維護性、開放性和可擴展性等要求。
（2）井下部分主要礦用本安型水文分站、礦用隔爆兼本安不間斷電源，礦用本安型壓力、溫度傳感器和礦用本安電路用分線盒等組成。

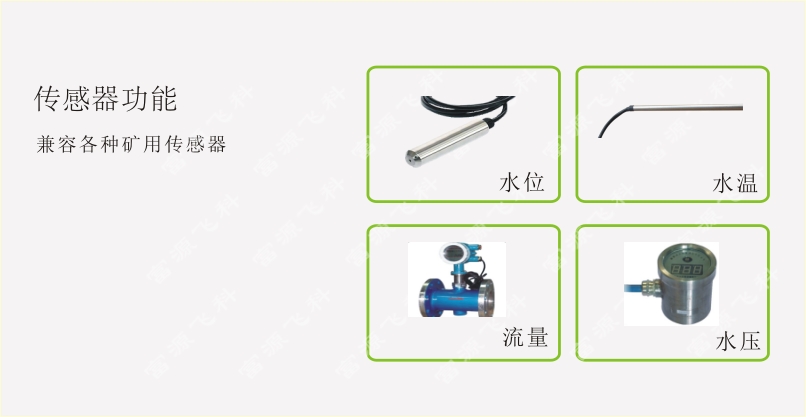

傳感器技術參數
|
測量要素 |
測量范圍 |
分 辨 率 |
準 確 度 |
備注 |
|
水位 |
0~10m |
0.01m |
±0.5%F.S |
選配 |
|
水壓 |
0~10MPa |
0.01MPa |
±0.5%F.S |
選配 |
|
流量 |
0~100m3/h |
0.001 m3 /h |
±5% |
選配 |
|
水溫 |
-50~80℃ |
0.1℃ |
±0.2℃ |
選配 |
分站技術參數
| 選項 | 參數 |
| 接口類型 | 輸入端口8個模擬和8個開關量、4個控制輸出 |
| 輸入信號 |
（1）模擬量：4～20mA （2）頻率量：200～1000Hz （3）開關量：關1mA，開5mA |
| 傳輸距離 | ≤10km（分站與主控接口），≤2km(分站與傳感器) |
| 防爆形式 | 礦用本質安全型 |
| 防爆標志 | Exibl |
| 內部存儲 | 4M bit（5萬條歷史數據） |
| 記錄間隔 | 1～240分鐘連續可調 |
| 通訊方式 | RS232，RS485，USB，RJ45，GPRS等可選； |
| 供電方式 | 直流、交流可選； |
| 工作環境 |
（1）環境溫度：-40℃～+50℃ （2）相對濕度：≤95%（25℃時）； （3）大氣壓力：80kPa～106kPa； |
| 平均功耗 | ≤1瓦 |
| 時鐘精度 | 不小于2500小時 |
